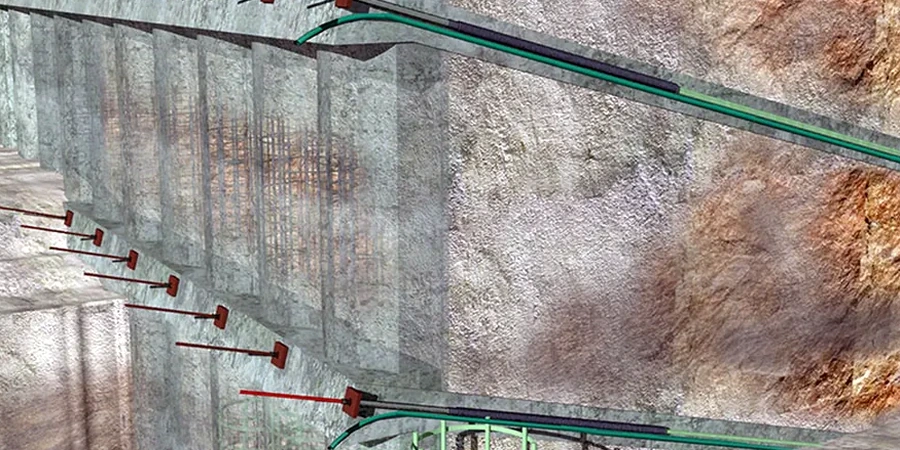

Un muro en el sector de El Llano empezó a inclinarse apenas terminada la excavación. El suelo coluvial grueso, mezcla de gravas angulosas y arena volcánica, no perdonaba. En Los Andes el material no es roca firme ni suelo fino: es una transición compleja. Diseñar anclajes aquí exige leer esa transición con criterio. Evaluamos la longitud libre y el bulbo de inyección en función de la matriz granular, no de tablas genéricas. Cuando el perfil lo permite, combinamos el diseño con un estudio de SPT para estimar fricción lateral, o con calicatas profundas para observar la estructura del depósito. El objetivo es uno: que el tendón trabaje donde debe trabajar.
Un anclaje en suelo coluvial no es un clavo en arena: la adherencia depende de la mineralogía de los finos y la angularidad de las gravas.
Descripción del proceso
Aspectos locales
El equipo de perforación hidráulica sobre orugas avanza lento en las laderas de Los Andes. La inclinación de la torre debe mantenerse perfecta porque un desvío de 2 grados cambia la trayectoria del barreno en 20 centímetros al fondo. El mayor riesgo operativo es el colapso de la pared durante la perforación en material suelto. Por eso usamos entubación telescópica en los primeros 3 metros cuando detectamos bloques inestables. Una vez colocado el tendón, la inyección a presión controlada evita que la lechada se escape por fisuras conectadas. El equipo técnico verifica la presión de rotura del terreno con manómetros digitales para no generar levantamiento del suelo. La seguridad de los operadores y la integridad del talud dependen de esa precisión.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Marco normativo
NCh1508: Geotecnia - Estudios de mecánica de suelos, NCh2369: Diseño sísmico de estructuras industriales, NCh 3263: Ensayo de arrancamiento de anclajes en roca y suelo, FHWA-NHI-05-037: Soil Nail Walls - Reference Manual
Servicios adicionales
Ensayos de arrancamiento y carga
Ejecutamos pruebas de arrancamiento según NCh 3263 con gato hidráulico calibrado y celdas de carga electrónicas. Registramos desplazamiento vs. carga para validar la adherencia del bulbo en el terreno natural de Los Andes.
Diseño sísmico de anclajes
Incorporamos la aceleración máxima del suelo de la zona precordillerana (PGA 0.35g) según NCh2369. Calculamos la fuerza de tracción adicional bajo combinación sísmica para evitar el deslizamiento del muro o la losa.
Instrumentación y control post-tensado
Instalamos celdas de carga permanentes en anclajes seleccionados para monitorear la pérdida de tensión en el tiempo. El servicio incluye visitas de control trimestrales durante el primer año de operación.
Parámetros típicos
Preguntas frecuentes
¿Cuál es la diferencia entre un anclaje activo y uno pasivo en Los Andes?
El anclaje activo se tensa contra la estructura inmediatamente después de la inyección, con una precarga definida en proyecto. El pasivo solo trabaja cuando el terreno se deforma. En suelos coluviales de Los Andes, con bloques y matriz heterogénea, los anclajes activos permiten controlar mejor los desplazamientos desde el día uno.
¿Cuánto cuesta el diseño y ejecución de anclajes activos/pasivos en Los Andes?
El costo varía entre $462.000 y $1.915.000 por anclaje instalado, dependiendo de la longitud total, el diámetro de perforación y la dificultad de acceso. En terrenos inclinados con necesidad de andamios o winche, el valor se aproxima al rango superior.
¿Qué vida útil tiene un anclaje en suelo volcánico de la zona?
Con la protección anticorrosión adecuada —doble vaina corrugada y lechada de cemento de baja permeabilidad— la vida útil supera los 50 años. La clave está en la calidad de la inyección del bulbo y en evitar el contacto del acero con aguas sulfatadas que pueden aparecer en los suelos volcánicos alterados de la cuenca del Aconcagua.
