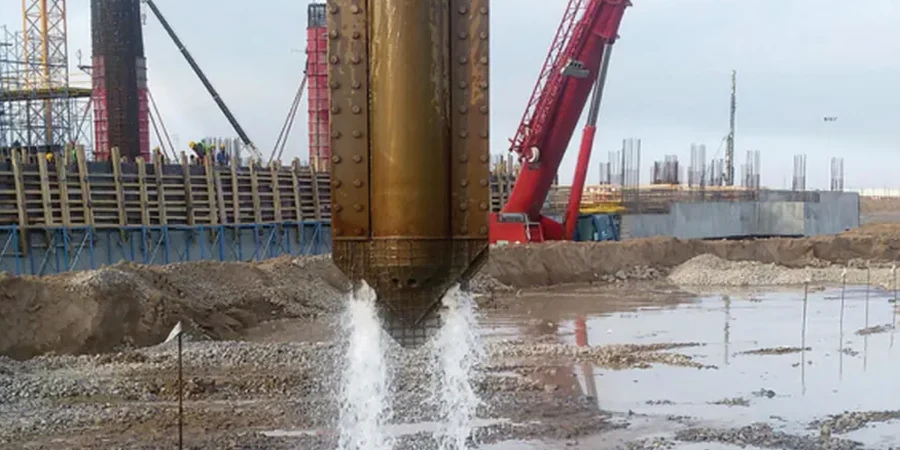

Un galpón logístico proyectado sobre el terraplén ferroviario del antiguo ramal Los Andes-Mendoza nos enfrentó a un depósito de gravas arenosas con matriz limosa, suelto y mal graduado, con rechazo al SPT a menos de 1.5 m. La solución no pasaba por sustituir 3 metros de material ni por pilotear hasta el estrato competente a 18 m; diseñamos una campaña de vibrocompactación con sonda de 130 kW, malla triangular de 2.4 m y controles con ensayo CPT pre y post-tratamiento para verificar la ganancia de resistencia. En Los Andes, los abanicos aluviales del río Aconcagua depositan gravas con bloques erráticos y lentes de finos que exigen un diseño de vibrocompactación con criterio sísmico, porque la ciudad está a solo 60 km del campo volcánico y bajo la influencia de la falla Pocuro. La compactación dinámica no siempre es viable por la proximidad a viviendas; la vibrocompactación controla la energía y el radio de influencia sin generar vibraciones excesivas en estructuras vecinas.
La vibrocompactación bien diseñada eleva la densidad relativa de un depósito granular del 40% al 80% en tres pasadas, eliminando el potencial de licuefacción bajo la NCh2369.
Descripción del proceso
- Potencia del vibrador: 130 a 180 kW según profundidad y rechazo esperado
- Malla de compactación: triangular equilátera con espaciamiento 1.8 a 3.2 m
- Ascenso del vibrador: 0.3 a 0.5 m por ciclo de compactación
- Control sísmico: verificación de densidad relativa Dr > 70% post-tratamiento
- Profundidad máxima de tratamiento: hasta 25 m con extensión de lanza
Aspectos locales
Los Andes está a 820 msnm y su sismicidad está gobernada por la subducción de Nazca más la actividad cortical del sistema Pocuro-San Ramón. Un depósito granular suelto con napa freática alta — escenario posible en el sector de El Sauce durante un deshielo extraordinario — puede licuar bajo una aceleración máxima de 0.35g como la registrada en el terremoto de 1985. Omitir el diseño de vibrocompactación en esas condiciones expone la estructura a asentamientos diferenciales de 15 a 30 cm en segundos. El riesgo se agrava en naves industriales con zapatas aisladas y rellenos mal compactados sobre paleocauces del Aconcagua. Nuestro diseño incorpora la verificación del potencial de licuefacción según el método de Youd-Idriss (2001) con datos de SPT y CPT, definiendo la profundidad de tratamiento necesaria para que el factor de seguridad supere 1.3 bajo el sismo de diseño de la NCh2369. También evaluamos el riesgo de densificación diferencial en el contacto entre suelo tratado y no tratado bajo muros perimetrales.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Marco normativo
NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 mod. 2012 – Diseño sísmico de edificios, NCh 1516 – Standard Test Method for Standard Penetration Test (SPT) and Split-Barrel Sampling, NCh 3402 – Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing, Youd & Idriss (2001) – Liquefaction Resistance of Soils: Summary Report, NCEER
Servicios adicionales
Diseño de malla de vibrocompactación y especificación técnica
Definimos la potencia del vibrador, espaciamiento de puntos, secuencia de pasadas, ascenso por ciclo y criterios de rechazo. Incluye memoria de cálculo con verificación de licuefacción, estimación de asentamientos post-tratamiento y plan de control de calidad con CPT y granulometrías de verificación.
Supervisión de ejecución y control post-tratamiento
Controlamos en terreno la energía aplicada por punto, la profundidad alcanzada y el consumo de amperaje en tiempo real. Ejecutamos CPT pre y post-tratamiento, ensayos de densidad y análisis granulométricos para validar la mejora alcanzada contra los parámetros de diseño.
Parámetros típicos
Preguntas frecuentes
¿En qué tipo de suelos de Los Andes funciona mejor la vibrocompactación?
Funciona óptimamente en gravas y arenas limpias a ligeramente limosas (fracción fina < 12–15%) como las que predominan en los depósitos aluviales del río Aconcagua y sus afluentes. En suelos con más de 20% de finos plásticos la técnica pierde eficiencia y debe combinarse con drenaje o vibrosustitución.
¿Qué normativa sísmica aplica al diseño de vibrocompactación en Chile?
La NCh2369.Of2003 para instalaciones industriales y la NCh433.Of1996 (mod. 2012) para edificios habitacionales. Ambas exigen verificar el potencial de licuefacción en suelos granulares saturados. Nuestro diseño incluye el análisis según el método NCEER (Youd & Idriss, 2001) con datos de SPT y CPT.
¿Cuál es el costo de un diseño de vibrocompactación en Los Andes?
El diseño de vibrocompactación en la zona de Los Andes tiene un costo que varía entre $617.000 y $2.605.000, dependiendo de la superficie a tratar, cantidad de sondeos previos, profundidad de tratamiento y extensión de la campaña de control post-ejecución. Incluye la memoria de cálculo sísmico y las especificaciones técnicas para contratistas.
¿Cómo se verifica que el suelo quedó bien compactado después del tratamiento?
Realizamos ensayos CPT antes y después del tratamiento en al menos un 10% de los puntos de la malla, comparando la resistencia de punta qc y la razón de fricción. Complementamos con granulometrías, densidades in situ y, en proyectos críticos, ensayos geofísicos MASW para verificar el aumento de VS30.
¿A qué profundidad máxima se puede tratar en Los Andes?
Con equipos de 180 kW y grúas de 30 toneladas alcanzamos hasta 25 metros de profundidad, suficiente para atravesar los depósitos aluviales superficiales y llegar al estrato competente en la mayoría de los sectores de la ciudad. En zonas con rechazo temprano por bloques erráticos, ajustamos la malla y la potencia para densificar alrededor de los obstáculos.
